HG

SCHLEIFMASCHINEN FÜR SCHWERE BAUTEILE MIT HÖCHSTER PRÄZISION

Die HG Maschinen sind bis in das kleinste Detail optimiert, um hochwertige Werkstücke bis zu einer Länge von 5000 mm mit höchster Präzision zu bearbeiten.
Erleben Sie diese Maschine in Betrieb
Kontakt
Kontaktieren Sie einen Experten
Highlights
Wenn Sie die HG Maschinen genau betrachten, werden Sie feststellen, dass es sich nicht nur um eine weitere Schleifmaschine handelt

Merkmale welche diese Maschinenbaureihe hervorheben:

  • Massives Führungssystem
  • Leistungsstarke Kugelrollspindeln
  • Spülung über das gesamte Maschinenbett
  • Highend Komponeten
Longitud de pieza 0
Bis zu 5000 mm
Peso de pieza 0
Bis zu 5000 kg
Diametro de pieza 0
Bis zu Ø1040 mm
HG
Highlights

Investieren Sie in Qualität, um langlebige Präzision zu erhalten

Durch unseren Qualitätsanspruch ist es uns gelungen, die HG zu einer hochpräzisen, sehr zuverlässigen Maschine zu entwickeln.

Darüber hinaus bieten wir ein eigens entwickeltes In-Prozess-Messgerät an, für:

  • deutliche Erleichterung bei der Bedienung
  • Überprüfung und Protokollierung der Qualität von Bauteilen
HG
Highlights

Die HG ist das "Schweizer Taschenmesser" unter den Großschleifmaschinen

Die HG kann so konfiguriert werden, dass die von Ihnen benötigten Bearbeitungsaufgaben zu Ihrer vollsten Zufriedenheit erfüllt werden.

Wir verfügen über eine große Auswahl an modularen Schleifspindelkonfigurationen: mehrere Schleifscheiben, Innen/Außen-Kombinationen usw.

 Darüber hinaus integrieren wir so unterschiedliche Lösungen wie:

  • Berührungslose und taktile Messsysteme
  • Sensorik für die Schleifprozesse
  • Super-finishing



Alles in einer Aufspannung, für die beste Qualität und Minimierung der Nebenzeiten.

Highlights

Benötigen Sie Hoch-Präzision oder haben Ihre Teile komplexe Formen?

Auf der HG können Sie unter anderem auch kurvig couplings, unrunde oder exzentrische Teile schleifen.

Um eine optimale Oberflächenqualität zu erreichen, bietet die hydrostatische X-Achse die notwendige Dämpfung über das gesamte Teileprofil hinweg.

HG
Highlights

Effektives arbeiten fängt schon an, bevor das Teil überhaupt auf die Maschine kommt

Die HG ist intuitiv zu bedienen und außerordentlich rüstfreundlich, wodurch Sie Zeit sparen und Fehler minimieren:

  • Selbstkalibrierendes Messgerät
  • CNC Reitstock
  • Schnellkupplungen für Anschlussmedien
  • Intuitive Software und großer Bildschirm
  • Automatisches Einrichten der Schleifscheibe
HG
Highlights

Experten für das Schleifen anspruchsvoller Materialien

  • Schleifen von Beschichtungen aller Art (HVOF, Chrom, etc.)
  • Innovatives System zum Abrichten von keramisch gebundenen  Diamantschleifscheiben
HG
Highlights
DoGrind+: Eine intuitive und einfach zu bedienende Software

Schleifprogramm

  • Mit der einfachen Eingabe der Teileabmessungen und des Materials werden dem Bediener Technologiedaten vorgeschlagen.
  • Einfache Bearbeitung komplexer Werkzeuge- und Teilegeometrien

Setup

Optimierte Lösungen für schnelles Rüsten, inklusive automatischem Einmessen der Schleifscheibe.

Monitoring

  • Vollständige Kontrolle auf einem Blick
  • Integration mit ERP oder externen Datenbanken
  • Mess-Viewer-App zur Ergebnisanalyse und Teilerückverfolgbarkeit
Control software
Highlights
MDM der 3. Generation

Vor der Bearbeitung

  • Aufmaßkontrolle des Bauteils
  • Stellt sicher, dass das Bauteil korrekt montiert wurde und das Bearbeitungsprogramm frei von Maßfehlern ist

Welche Daten werden ausgegeben?

  • Automatische  Messberichte mit maßlichen und geometrischen Messungen.
  • Rundheit, Rundlauf, Zylindrizität, Konzentrizität, Koaxialität, Durchmesser, unterbrochene Durchmesser (Nuten), usw.
  • Scannen für schlanke Bauteile und osszilierende Bearbeitungen

Wie werden die Daten visualisiert?

  • Dank der durchgängigen 3D-Visualisierung können Sie das Prozessverhalten auswerten
MDM
01

Vermisst und protokolliert während sowie nach dem Prozess, spart Bearbeitungszeit und schließt Ausschuss aus.

02

Maßtoleranzen werden ab dem ersten Teil in IT3 bis zu einem Durchmesser von 80 mm und IT2 ab 80 mm garantiert.

03

Vollständig in DoGrind+ integriert, um die Bedienung und Handhabung des Messgeräts zu erleichtern.

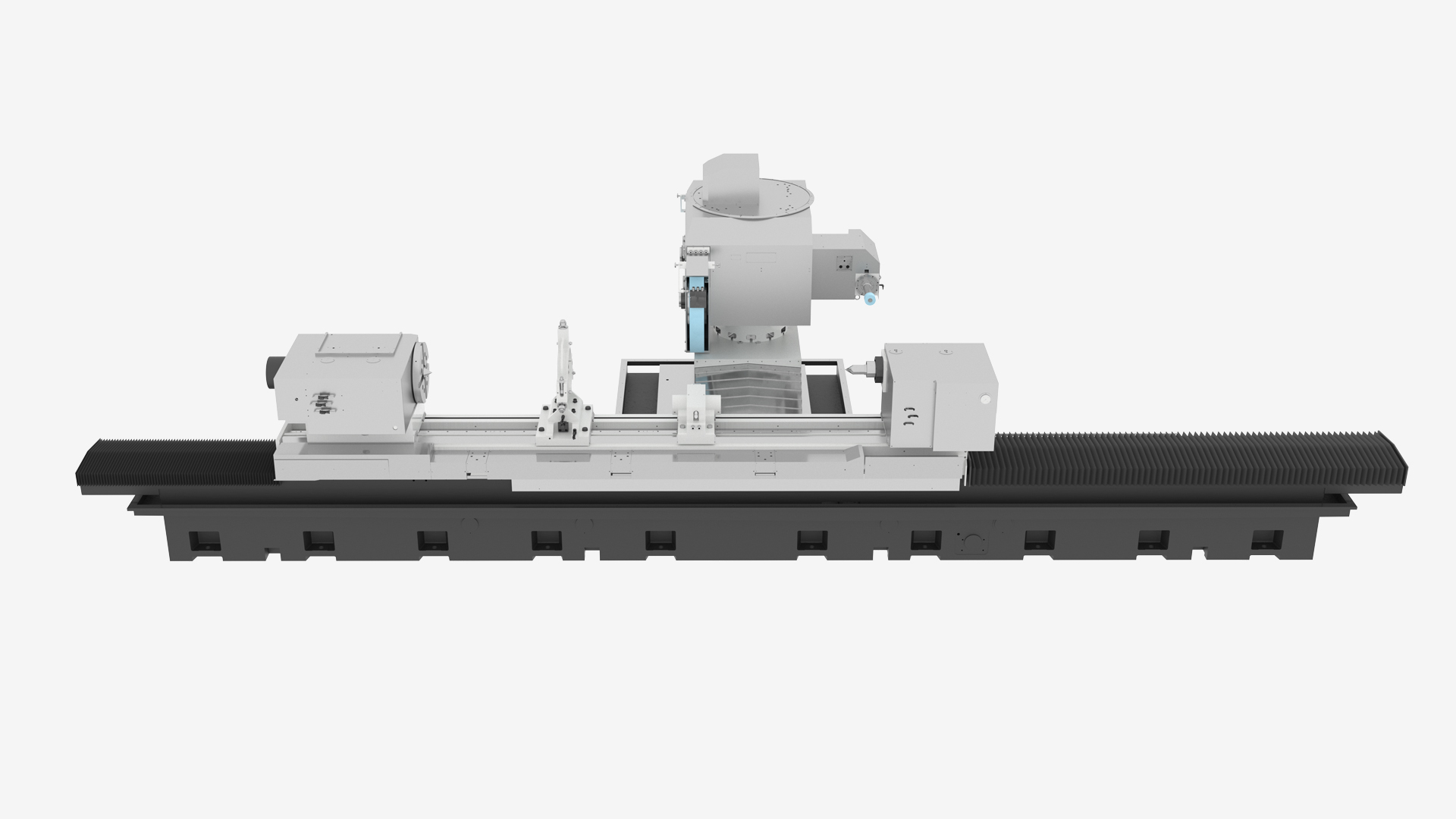

Technologie
Bei der Bearbeitung von Ihren Bauteilen kommt es auf jedes Detail an
Hg technology
Schleifspindeln

Stabile Spindeln mit dauerfettgeschmierten Ultrapräzisionslagern. Ausgelegt für maximale Laufgenauigkeit unter schwersten Betriebsbedingungen.

Maschinenbett
  • Berechnung über FEM-System
  • Aus spannungsarmem Perlitguss für optimale Schleifgenauigkeit
  • Kühlmittelkanäle für thermische Stabilität
  • Bewährte Konstruktion gegen Vibrationen und thermische Einflüsse
X und Z Achse
  • Hydrostatisch bewegliche Schlitten mit  handgeschabten V- und Flachführungsbahnen, einschließlich Gleitbeschichtung zur Vermeidung von Stick-Slip-Effekt
  • Geradheit von 0,002 mm über 1000 mm Länge
Werkstückspindelstock und Reitstock
  • Entwickelt mit ausgewählten Materialien zur thermischen Stabilität und hoher Spindelleistung
  • Hohe Rundheitsgenauigkeit
  • Einfache Verbindung mit verschiedenen Spann- und Mitnahmesystemen
  • Luftkissen-System für leichtes verschieben auf dem Maschinentisch
Schwenkbare B-Achse
  • Automatisches stufenloses Schwenken mit Torque-Motor für einen wartungsfreien Betrieb
  • Mechanisches Verriegelungs- und pneumatisches Entriegelungssystem
  • Wiederholgenauigkeit: ±1 μm auf einem Radius von 650 mm
Anpassungen
Konfigurieren Sie Ihre Maschine, um wettbewerbsfähiger zu sein
Schleifspindelstock

Von gerade (S) oder schräg (A) bis hin zu einer stufenlos schwenkbaren B-Achse, welche eine Vielzahl an Schleifspindelkonfigurationen aufnehmen kann.

  • Abrichtspindel
  • Abrichteinheit für das Innenschleifen
  • Abrichthalter für stehende Abrichtwerkzeuge
  • Abrichtsystem für Diamantschleifscheiben
  • Danobat MDM Absolutmesskopf
  • Berührungsloses Messen
  • Messtaster
Technische Daten
HG-72 HG-72 HG-92
Max. Spitzenweite mm 1000 2000/3000/4000 3000/4000/5000
Max. Schleifdurchmesser (*nicht verfügbar mit MDM) mm Ø500*/640 Ø640/840 Ø840/1040
Max. Gewicht zwischen den Spitzen kg 250 1500 5000
Schleifscheibendurchmesser (*nicht verfübar mit B-Achse) mm Ø610/760 Ø610/760/915* Ø760/915/1060*
Leistung Schleifspindel kW 22/30 22/30/45 30/45/60
Max. Umfangsgeschwindigkeit der Schleifscheibe m/s 60/120 60/120 60/120
MDM Messbereich mm 400 400/600 400/600/800
HG-72 HG-72 HG-92
Max. Spitzenweite in 39.4 78.7/118/157 118/157/196
Max. Schleifdurchmesser (*nicht verfügbar mit MDM) in Ø19.6*/25.2 Ø25.2/33.1 Ø33.1/41
Max. Gewicht zwischen den Spitzen lb 551 3307 11023
Schleifscheibendurchmesser (*nicht verfübar mit B-Achse) in Ø24/30 Ø24/30/36* Ø30/36/40*
Leistung Schleifspindel hp 29.5/40.2 29.5/40.2/60.3 40.2/60.3/80.4
Max. Umfangsgeschwindigkeit der Schleifscheibe sfpm 11811/23622 11811/23622 11811/23622
MDM Messbereich in 15.7 15.7/23.6 15.7/23.6/31.5
Anwendungen

Getriebewellen

Hoch- und Niederdruckwellen (Flugzeugtriebwerk)

Rotor für Gasturbinentriebwerk

Kugelgewindetrieb

Spindelwellen

Druck- und Verpackungzyklinder

Schraubenkompressorwellen

Elektro-Motorwellen

Komponenten für das Flugzeugfahrwerk

Kolbenstangen

Hydraulikkomponenten

Eisenbahnachsen

Service
Wir bieten Ihnen umfangreichen Aftersales-Service



  • Um die Ausfallzeiten zu minimieren, können wir Ihre beschädigte oder verschlissene Spindel im Austausch ersetzen.
  • Ferndiagnose der Maschine: Analysieren Sie die Daten Ihrer Maschinenspindeln und den Zustand Ihrer Kugelumlaufspindeln (Rundlauftests, Spielmessungen, etc.)
  • Aktualisierte elektronische und mechanische Upgrade-Optionen zur Verbesserung Ihrer OEE, Reduzierung der Wartungszeiten und Vermeidung von Veralterung
  • Maßgeschneiderte Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen:
  • Laserinterferometrietests, Messgerätekalibrierung und vieles mehr...
