DPL/DPL-J

DREHMASCHINE ZUM NACHPROFILIEREN VON EISENBAHNRÄDERN UND BREMSSCHEIBEN

Eine hochpräzise Maschine, speziell entwickelt und hergestellt zur Nachprofilierung von Eisenbahnrädern und zur Bearbeitung von Bremsscheiben.
Sie verfügt über die neuesten Fertigungstechnologien zur Erhöhung Ihrer Produktivität.
Erleben Sie diese Maschine in Betrieb
Kontakt
Kontaktieren Sie einen Experten
Highlights
Highlights

Automatische Anpassung der Schnittwerte

Die Maschine optimiert automatisch die Schnittwerte prozessintern ohne menschliches Eingreifen.

  • Die Schnittwerte werden bei günstigen Bedingungen automatisch erhöht um die Wirtschaftlichkeit zu steigern
  • Reduzierung der Schnittwerte unter ungünstigen Bedingungen, um die Maschine zu schützen und die Prozesssicherheit zu erhöhen
Highlights
Highlights

Benutzerfreundliche Programmierung

Die dialoggeführte Programmierung leitet den Bediener durch die einzelnen Schritte des Bearbeitungsprozesses:

  • Datenbank für einen schnellen und einfachen Zugriff
  • Digitale Anwendungen unterstützen den Bediener. Alarm- und Fehlersuche, Assistent für vorbeugende Wartung und Instandhaltung, sowie vieles mehr erhöhen die Verfügbarkeit der Anlage
DPL
Technologie

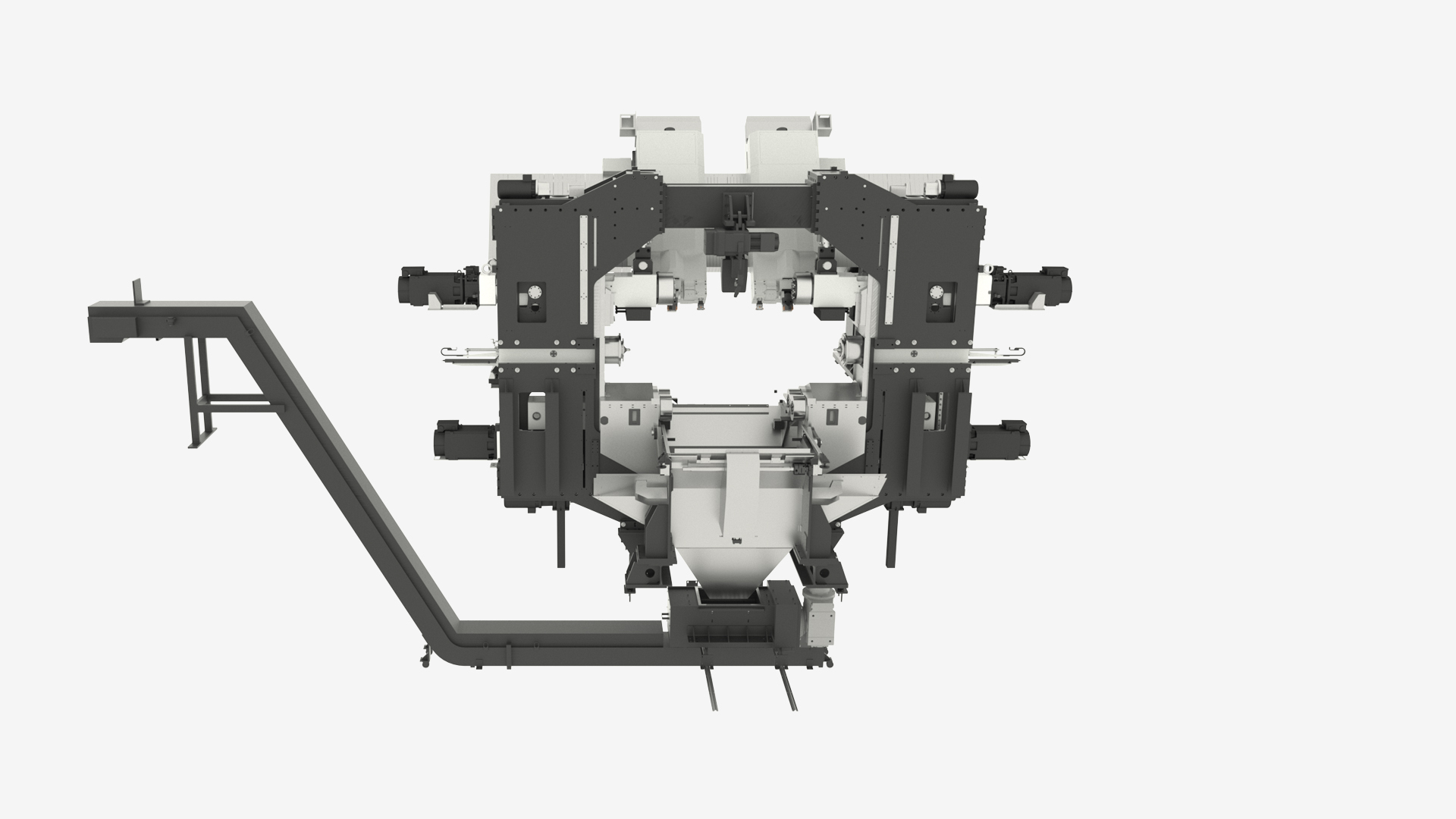

Portal-Drehmaschine mit Reibrollenantrieb
Maschinenstruktur vollständig aus Gusseisen

Höchste Leistung bei geringen Temperaturschwankungen. Die Konstruktion gewährleistet eine hohe  Stabilität der Maschine.

Reibrollenantrieb

  • 6 Reibrollen (3 an jedem Rad) treiben das Rad am Spurkranz an.

  • Die unteren Rollen heben den Radsatz auf die Höhe des Reitstocks.

  • Der Druck wird automatisch an die Schnittbedingungen angepasst.

Reitstöcke

Beide Reitstöcke werden hydraulisch betätigt. Die mechanische Arretierung ermöglicht höchste Schnittparameter.

X-Z Schlitten

  • Linearführungen mit Rollenumlaufschuhen

  • Indirekt angetrieben über einen Servomotor.

  • Gehäuse für Schneidwerkzeuge, Messsystem und Videokameras

  • Absaugung zum Entfernen von Spänen, Rauch und Nebel

Messsystem

Montiert auf einer ausziehbaren Halterung. Geschützt vor Spänen.
Das System ermöglicht:

  • Erstmessung
  • Endmessung
  • Optional ist eine Messung des Bremsscheibenverschleißes
Spänemanagement (Brecher + Förderer)

Sorgt für eine effiziente Späneabfuhr, um einen ordnungsgemäßen Maschinenbetrieb zu gewährleisten.

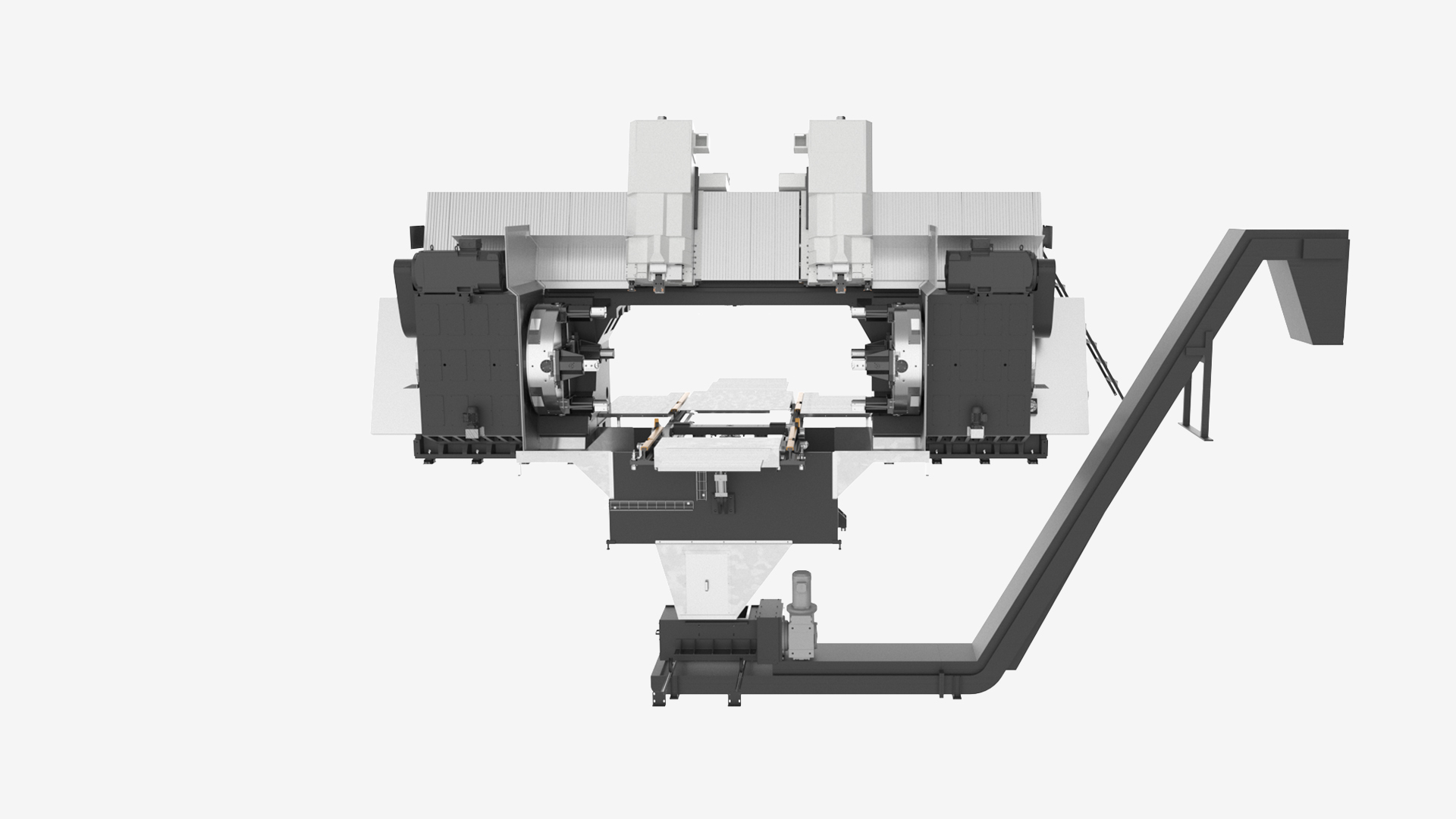

Portal-Drehmaschine mit Spannfutterantrieb
Maschinenstruktur vollständig aus Gusseisen

Höchste Leistung bei geringen Temperaturschwankungen. Die Konstruktion gewährleistet eine hohe  Stabilität der Maschine.

Spannfutter

  • Beidseitiger Antrieb über Spannfutter

  • Antriebsleistung 2 x 81 kW

  • Für hohe Belastungen ausgelegte, ausreichend abgedichtete und geschmierte Rollenlager

Zentrierspitzen

Beide Zentrierspitzen sind hydraulisch betätigt und garantieren eine feste und wiederholbare Radsatzausrichtung.

Die Arretierung der Zentrierspitze erfolgt mit einer hydraulischen Spannbuchse zur Sicherung der korrekten Position.

X-Z Kreuzschlitten

  • Linearführungen mit Rollenumlaufschuhen

  • Indirekt angetrieben über einen Servomotor.

  • Gehäuse für Schneidwerkzeuge, Messsystem und Videokameras

  • Absaugung zum Entfernen von Spänen, Rauch und Nebel

Messsystem

Montiert auf einer ausziehbaren Halterung. Geschützt vor Spänen.
Das System ermöglicht:

  • Erstmessung
  • Endmessung
  • Optional ist eine Messung des Bremsscheibenverschleißes
Spänemanagement (Brecher + Förderer)

Sorgt für eine effiziente Späneabfuhr, um einen ordnungsgemäßen Maschinenbetrieb zu gewährleisten.

Kundenspezifisch
Passen Sie Ihre DPL/DPL-J an
Bearbeitung von Rädern

Das Werkzeug zur Radbearbeitung kann für folgende Operationen verwendet werden:

  • Messung (1) (6)

  • Bearbeitung der Lauffläche (2)

  • Bearbeitung der Innenseiten des Rades (3)

  • Bearbeitung der Außenstirnflächen des Rades (4)

  • Bearbeitung der Abnutzungsrillen (5)

Darüber hinaus ermöglicht das Bremsscheiben- Bearbeitungswerkzeug die folgenden Bearbeitungen:

  • Bearbeitung der Bremsscheiben am Rad (1)

  • Bearbeitung der Bremsscheiben auf der Achse (2)

Automation
Automation

Automatisierung steigert Ihre Produktionskapazität und reduziert Ihren Personalbedarf

Ist die Ausbringung ein wichtiger Parameter für Sie? Automatisierung ist Ihre Lösung.

Finden Sie Ihr Automationssystem >

Technische Daten
DPL DPL-J
Spurweite mm 1000/1676 1000/1676
Min. / Max. Raddurchmesser mm 640/1400 640/1400
Min. / Max. Durchmesser der Bremsscheibe mm 300/1100 300/1100
Antriebsart - Friction rollers Clamping chuck + Jaws
Max. Spanquerschnitt pro Schnitt mm2 18 35
Raddurchmesser-Toleranz mm < 0,15 < 0,15
Rundlauf des Rades mm < 0,1 < 0,1
Planlauf an der Felge des Rades mm < 0,2 < 0,2
Radprofilgeometrie mm < 0,2 < 0,2
Oberflächenrauhigkeit µm Ra <6,3 Ra <6,3
DPL DPL-J
Spurweite in 39.4/66 39.4/66
Min. / Max. Raddurchmesser in 25/55 25/55
Min. / Max. Durchmesser der Bremsscheibe in 11.8/43.3 11.8/43.3
Antriebsart - Friction rollers Clamping chuck + Jaws
Max. Spanquerschnitt pro Schnitt in2 0.028 0.05
Raddurchmesser-Toleranz in ≤ 0.006 ≤ 0.006
Rundlauf des Rades in ≤ 0.0039 ≤ 0.0039
Planlauf an der Felge des Rades in ≤ 0.0079 ≤ 0.0079
Radprofilgeometrie in ≤ 0.0079 ≤ 0.0079
Oberflächenrauhigkeit µin Ra <0.24 Ra <0.24
Anwendungen

Radsatz

Service
Wir bieten Dienstleistungen an, um Ihre DPL/DPL-J in bestem Zustand zu halten
  • Jährliche vorbeugende Wartung, Kalibrierung und maßgeschneiderte Pläne werden von einem erfahrenen Team verwaltet.
  • Wir sind darauf vorbereitet, Sie auch remote zu unterstützen. Wir reagieren und bearbeiten Ihre Anfrage weltweit.
