- IED-400 für kürzeste Produktionszeiten
- IED-1200 für lange Werkstücke: Spindelgehäuse, Wellen, Lager und ähnliche Präzisionsteile
IED
SIMULTANE INNEN- UND AUSSENSCHLEIFMASCHINE
Konzipiert für das gleichzeitige Innen-, Außen-, Unrund- und Koordinatenschleifen von Werkstücken mit einem Gewicht von bis zu 1250 kg und einer Länge von 1200 mm.
Highlights
Verschiedene Maschinenmodelle
Highlights
IED-400
Reduzierung der Zykluszeiten um bis zu 50% durch zwei Kreuzschlitten mit welchen gleichzeitig zwei Schleifprozesse möglich sind.
Ideal für Zahnräder, Pumpenelemente, Werkzeughalter (SK/HSK) und diverse Maschinenkomponenten.
Bis zu Ø300 mm
Bis zu 180/300 kg/Nm
CBN
Bis zu 250 mm
Highlights
IED-1200
Die Maschine kann sowohl simultane als auch sequentielle Schleifvorgänge durchführen.
Ideal für Spindelgehäuse, Wellen, Wälzlager, Hydraulikkomponenten, Aerospace-Teile und Maschinenkomponenten.
Bis zu Ø600 mm
Bis zu 1250/1100 kg/Nm
CBN
Bis zu 1200 mm
Technologie
Beste Ergebnisse aufgrund eines Intelligenten Maschinenaufbaus

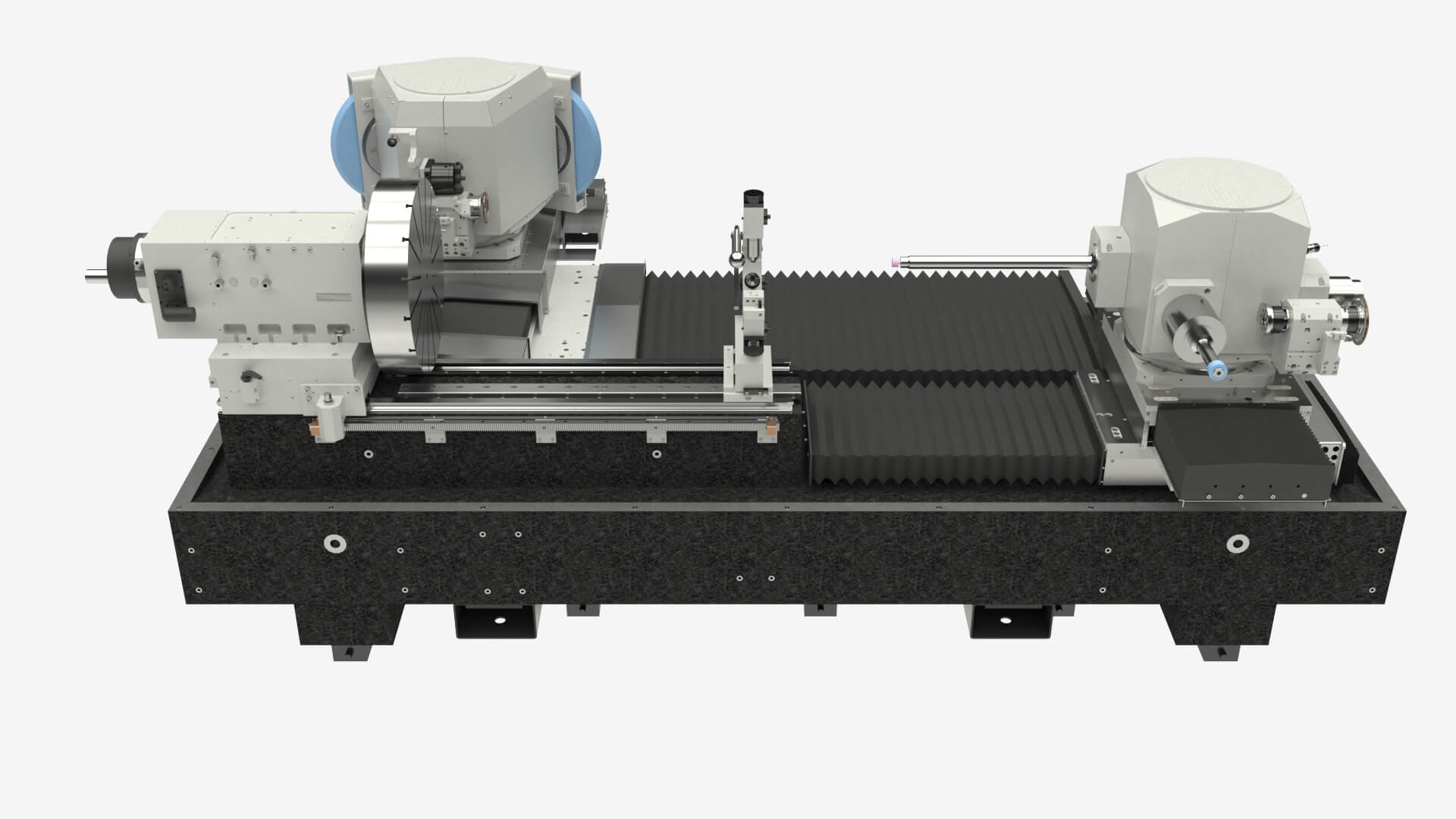

Maschinenbett aus Naturgranit
Das Maschinenbett besteht aus Naturgranit, dem optimalen Material für maximal Genauigkeit und erstklassige Oberflächenqualität
Linearmotoren
Lineamortoren garantieren eine hochdynamische Kraftübertragung.
Diese Technologie ermöglicht schnelle und präzise Bewegungen, die maximale Produktivität und Qualität garantieren.
Werkstückspindelstock
Sorgfältig konstruiert und gefertigt in unserer eigenen Spindelmontage garantiert eine lange Lebensdauer.
Dies trägt dazu bei, dass die Werkstücke die Qualität erreichen die Sie benötigen.
Schleifspindeln
Qualitätsspindeln mit Hochpräzisionslagern, Luft/Öl- oder Lebensdauerschmierung.
Automation
Möchten Sie die Kosten pro Teil senken?
Wir können Ihnen Maschinen mit Ladesystemen, Zuführungs- oder Lagersystemen und Hilfsstationen anbieten.
S FLEXMOTION
Roboter im Inneren der Maschine.
M FLEXMOTION
Roboter integriert in einer mit der Maschine verknüpften Zelle.
L FLEXMOTION
Roboter außerhalb der Maschine.
M MOTION
Portal in der Maschine integriert.
L MOTION
Portal außerhalb der Maschine.
M HYBRID
Kombination eines integrierten Portals und einer externen Roboterzelle.
L HYBRID
Kombination eines externen Portals und einer externen Roboterzelle.
Technische Daten
| IED-400 | IED-1200 | ||
|---|---|---|---|
| Max. Innenschleifdurchmesser | mm | 300 | 420 |
| Max. Innenschleiflänge | mm | 150 | 600 |
| Max. Aussenschleifdurchmesser | mm | 300 | 600 |
| Max. Aussenschleiflänge | mm | 250 | 1200 |
| Max. Werkstücklänge incl. Spannsystem | mm | 250 | 1200 |
| Max. Werkstückgewicht incl. Spannsystem | kg/Nm | 80/100 // 180/300 | 1250/1100 |
| Verfahrweg der X1 und Z1 Achse | mm | 220/550 | 450/700 |
| Verfahrweg der X2 und Z2 Achse | mm | 320/450 | 450/1500 |
| IED-400 | IED-1200 | ||
|---|---|---|---|
| Max. Innenschleifdurchmesser | in | 11.8 | 16.5 |
| Max. Innenschleiflänge | in | 5.9 | 23.6 |
| Max. Aussenschleifdurchmesser | in | 11.8 | 23.6 |
| Max. Aussenschleiflänge | in | 9.8 | 47.2 |
| Max. Werkstücklänge incl. Spannsystem | in | 9.8 | 47.2 |
| Max. Werkstückgewicht incl. Spannsystem | lb/ft-lb | 175/70 // 400/220 | 2756/810 |
| Verfahrweg der X1 und Z1 Achse | in | 8.6 / 21.6 | 17.7/27.5 |
| Verfahrweg der X2 und Z2 Achse | in | 12.6/17.7 | 17.7/59 |
Anwendungen
Zahnräder
Führungsbuchsen
Innen- und Außenringe
Spindeln der Werkzeugmaschinen
Hüftgelenke
Service
Wir bieten Dienstleistungen an, um Ihre IED in seinem besten Zustand zu halten
- Kundenspezifische Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen wie Laserinterferometrie-Tests, Kalibrierung von Messgeräten und viel mehr
- Bearbeitungsversuche in unseren Entwicklungszentren, um gemeinsam die beste Bearbeitungslösung für Ihre Werkstücke zu entwickeln
