Kundenspezifische Schleifmaschinen zum Bearbeiten großer Werkstücke
Der baskische Werkzeugmaschinenhersteller DANOBAT hat für das in der Provinz Alava ansässige Unternehmen Grupos Diferenciales zwei äußerst vielseitige Schleifmaschinen entwickelt, die in einem hocheffizienten Prozess das Drehen, Schleifen und Vermessen von großen Werkstücken ermöglichen.
Der baskische Werkzeugmaschinenhersteller DANOBAT hat für das in der Provinz Alava ansässige Unternehmen Grupos Diferenciales zwei äußerst vielseitige Schleifmaschinen entwickelt, die in einem hocheffizienten Prozess das Drehen, Schleifen und Vermessen von großen Werkstücken ermöglichen.
Die Herausforderung
Das in der baskischen Provinz Alava ansässige Unternehmen Grupos Diferenciales, das auf die Herstellung modernster Zahnräder für Getriebe in der Automobilindustrie, Schiff- und Schienenverkehr und Luftfahrt spezialisiert ist, führt hochtechnologische Bearbeitungen mit bedeutendem Mehrwert aus. Dabei kommen schwer zu bearbeitende Materialien mit eng gesetzten Bearbeitungstoleranzen zum Einsatz.
Auf der ständigen Suche des Unternehmens nach neuen technologischen Lösungen zur Steigerung seiner Effizienz und Wettbewerbsfähigkeit benötigte es eine flexible, maßgeschneiderte Lösung, mit der Werkstücke in einer einzigen Aufspannung fertig bearbeitet werden konnten.
Nach der Bewertung verschiedener auf dem Markt verfügbarer Lösungen betraute Grupos Diferenciales DANOBAT mit der Entwicklung von zwei neuen Anlagen, mit denen das Unternehmen große Werkstücke unter systematischer Einhaltung strengster Qualitätsstandards fertigen kann.
Dem Unternehmen, das in sehr kurzen Fristen und mit ausgesprochen hoher Qualität produziert, ging es hauptsächlich darum, über eine Anlage mit Spitzentechnologie zu verfügen, mit der es - mit Blick auf die Erweiterung seines Kundenportfolios - Teile mit großen Abmessungen fertigen konnte.
Die größte Herausforderung stellte die standardisierte Herstellung von Teilen mit optimaler Qualität dar.
Die Lösung

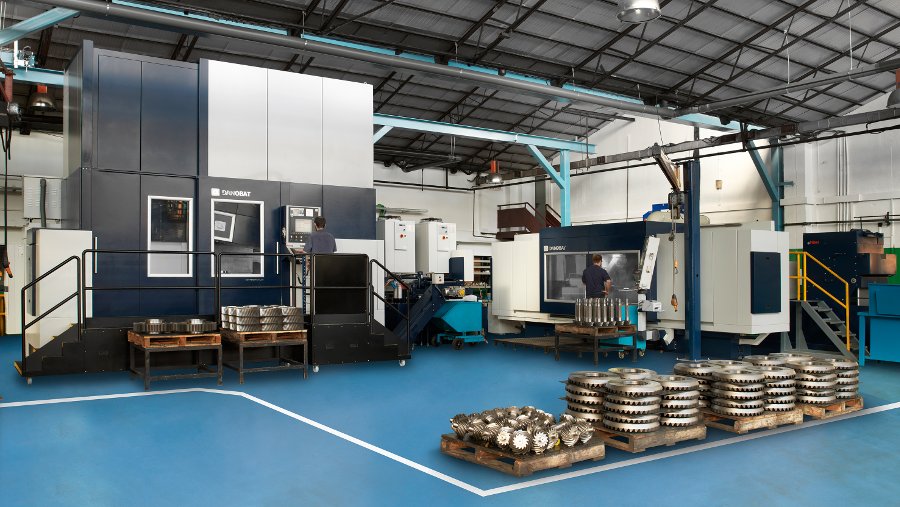

Das Team der auf mechatronische Lösungen spezialisierten Ingenieure von DANOBAT entwickelte und konstruierte sowohl eine horizontale als auch eine vertikale Schleifmaschine für Grupos Diferenciales, die beide sehr vielseitig sind und die Drehbearbeitung, das Messen und das Schleifen von Teilen unterschiedlicher Größe ermöglichen. Dank dieser Anlagen konnten die Toleranzen und die Rauheit der bearbeiteten Teile verbessert werden.
Die Anlagen
Die Vertikalschleifmaschine VG-1000/700 verfügt über einen Multipositionsspindelstock für das Hartdrehen und Schleifen von Werkstücken, sowie über einen Messarm, mit dem geprüft werden kann, ob die gefertigten Komponenten den Standards entsprechen und optimale Qualität aufweisen.
Diese Anlage weist eine erhöhte Steifigkeit auf und bei ihrer Konstruktion wurden die für Hartdrehprozesse erforderlichen Anforderungen an Stabilität und an die Eliminierung von Schwingungen berücksichtigt.
Das in die Maschine integrierte Messwerkzeug kann Innen- und Außendurchmesser, Flächen und Kegel messen. Die Wiederholgenauigkeit liegt unter 1 µm und garantiert so eine dimensionale Geometrie der Teile auf weniger als 5 µm.
Die Fachleute von DANOBAT entwickelten die den Kundenerfordernissen angepasste Maschine, so dass sie mit den im Unternehmen bereits vorhandenen Klemmwerkzeugen kompatibel ist. So verfügt das System über ein magnetisches Hauptklemmsystem für die Bearbeitung mittlerer und großer Durchmesser sowie über ein selbstzentrierendes Backenspannfutter für Fertigungslose mit kleineren Teilen.
Eine der von Grupos Diferenciales gestellten Anforderungen war Vielseitigkeit und Flexibilität der Anlagen. Deshalb stattete DANOBAT die Schleifmaschine mit einem automatischen Werkzeugwechsler aus, mit dem für jedes zu bearbeitende Werkstück das passende Werkzeug ausgewählt werden kann.
Um die von Grupos Diferenciales gestellten Anforderungen zu bedienen, entwickelte DANOBAT darüber hinaus eine Horizontalschleifmaschine HG-72-2000-B12 mit einer Bearbeitungskapazität für Werkstücke bis zu 2.000 mm Länge, 640 Millimeter Durchmesser und 1,5 Tonnen Gewicht.
Eines der wichtigsten Merkmale dieser Anlage ist der Spindelstock mit drei Schleifscheiben, der das Schleifen von Außendurchmessern, Flächen und Gewinden ermöglicht. Dieser Spindelstock, der um seine Vertikalachse dreht und jeden Punkt des Werkstücks erreicht, wird von einem 45 kW-Motor angetrieben, der Umfangsgeschwindigkeiten bis zu 45 m/s erzeugt. Der maximale Durchmesser der Schleifscheiben beträgt 610 mm.
Dank dieser Leistungen erfüllt die Maschine alle Schleiferfordernisse, einschließlich Werkstücke mit Ra 0,1 in einer einzigen Aufspannung und mit garantierter geometrischer Qualität.
Die Integration des DANOBAT MDM-300 Multidurchmesser-Messsystems, das parallel zum Bearbeitungsprozess arbeitet, bietet einen wichtigen Vorteil. Es macht nachfolgende Messungen überflüssig und ermöglicht das Schleifen in einem Arbeitsgang. So wird sichergestellt, dass das Teil alle in der Zeichnung vorgesehenen Anforderungen erfüllt.
Das MDM-Messsystem von DANOBAT hat eine Wiederholgenauigkeit von ±1,5 µm und ermöglicht das Messen unterschiedlichster Durchmesser. Außerdem kann nach Abschluss des Schleifzyklus und vor der Entnahme des Teils eine Post-Prozess Kontrolle durchgeführt werden.
Weiterhin umfasst die Maschine eine Filtereinheit mit einer Filterleistung bis zu 15 µm. Sie ermöglicht eine deutlich höhere Qualität des Endprodukts, verbessert den Rauheitsgrad und trägt zur Perfektionierung der Oberflächenqualität bei.
Dank der entwickelten Werkzeuge ermöglicht es auch die Horizontalschleifmaschine, dass alle Werkstücke so gespannt werden können, dass die Schleifbearbeitung in einer einzigen Aufspannung erfolgen kann.
Mehrwert
Um die spezifischen Anforderungen von Grupos Diferenciales zu erfüllen, hat DANOBAT eng mit dem Kunden zusammengearbeitet, um eine Lösung entwickeln zu können, die den genannten Bedürfnissen und Erfordernissen des Unternehmens voll entsprach.
Darüber hinaus steht DANOBAT dem Unternehmen jederzeit mit Beratung und technischem Service bei der Pflege der Anlage zur Verfügung.
