Auf den Maschinen der DVG-Baureihe können Werkstücke bearbeitet werden, die einen Durchmesser von bis zu 6.000 mm bei einer Höhe von 600 mm haben können.

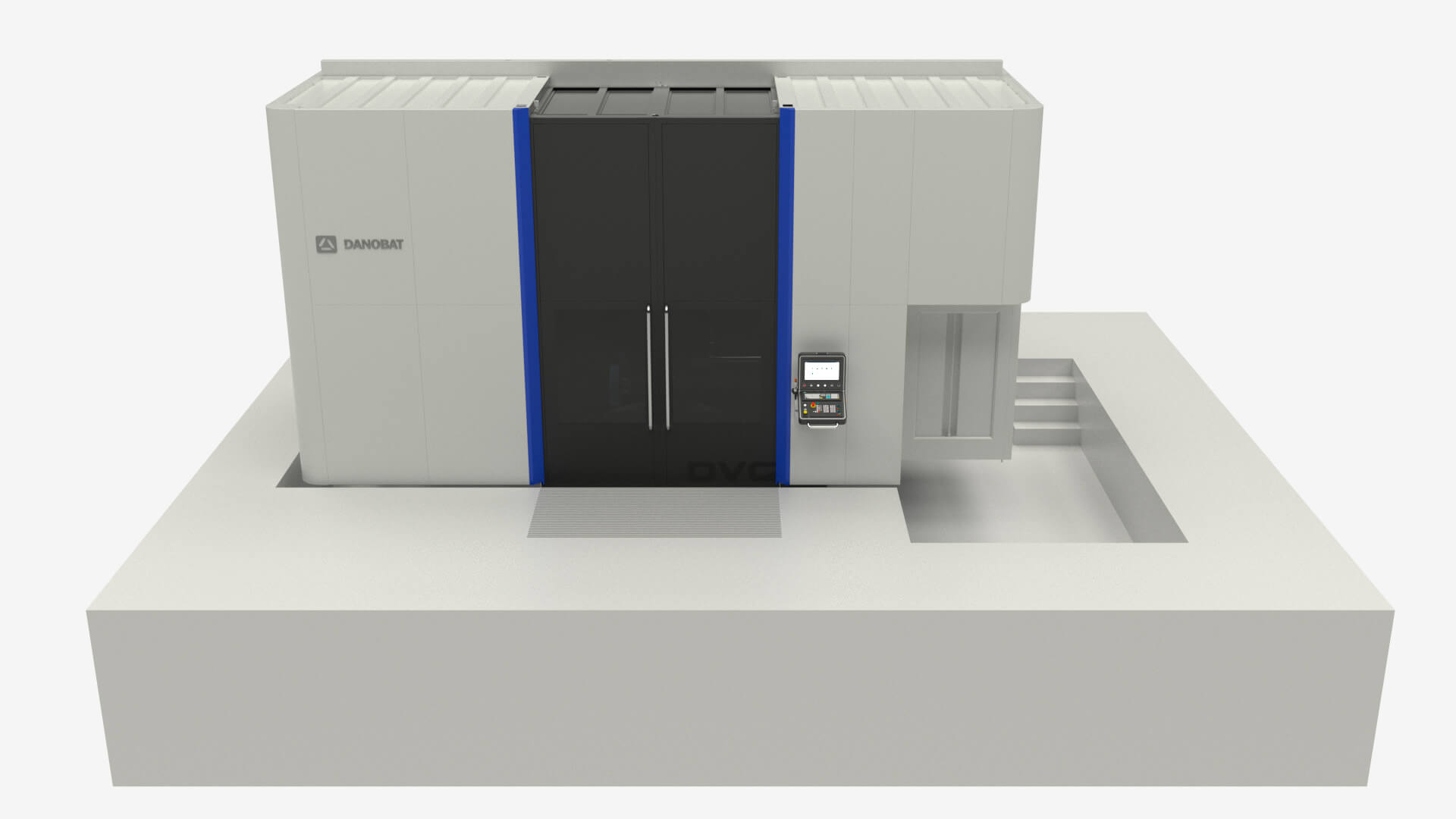

DVG
VERTIKALE SCHLEIFMASCHINE IN KREUZSCHLITTEN-BAUWEISE
Der doppelte Schleifspindelstock ist der Schlüssel zu dieser multifunktionalen Maschine.
Die Produktivität dieser Maschine wird dadurch erhöht, dass Sie zeitgleich verschiedene Bearbeitungsoperationen wie Schleifen, Hartdrehen, etc. kombinieren können.
Highlights
Die Schleifmaschine für große Werkstücke
Bis zu 600 mm
Bis zu 30000 kg
Bis zu Ø 6000 mm
Technologie
Komponenten von höchster Qualität
Kritische Komponenten aus eigenem Hause
Für eine optimale Genauigkeit stellt Danobat kritische Maschinenkomponenten wie Spindeln für das Innen-, Außen- und Tangentialschleifen sowie Werkstückspindel und B-Achse selbst her.
Hohe Steifigkeit
Gusseisenstruktur für anspruchsvolle Fertigungsanforderungen.
Sie verleiht der Maschine eine hohe Stabilität und Steifigkeit für optimale Genauigkeit
Beste Winkellage und hervorragende Oberflächengüte
Ein hydromechanisches Verriegelungssystem in der B-Achse gewährleistet beste Positionierung und maximale Steifigkeit bei höchstem Verriegelungsmoment.
Hydrostatisches Führungssystem
Kreuzschlitten mit hydrostatischer Führung für eine optimale Interpolation der Achsen.
Rundheit von unter einem Mikrometer und optimale Oberflächengüte
Der Drehtisch verfügt über ein hochpräzises hydrostatisches Lager für sanfte Bewegungen und optimale Oberflächengüte
Anpassungen
Passen Sie die Maschine auf Ihre Bedürfnisse an
- Planscheiben mit Nuten
- Magnetspannplatten
- Einkorndiamant oder Abrichtfliesen
- Rotationsabrichter
- Mehrfach-Rotationsabrichter
- Radiusabrichter
Um die beste Profilform durch die Kreuzschliffbearbeitung zu erreichen, verfügt die Maschine über eine Y-Achse mit Schleifspindel.
Tecnische Daten
| DVG-2500 | DVG-4000 | DVG-6000 | ||
|---|---|---|---|---|
| Schwingdurchmesser max. | mm | 2500 | 4000 | 6000 |
| X-Hub | mm | 3500 | 3500 | 3500 |
| Z-Hub | mm | 1000 | 1000 | 1000 |
| Tischbelastung | kg | 10000 | 20000 | 30000 |
| Spindelplätze max. | - | 4+4 | 4+4 | 4+4 |
| DVG-2500 | DVG-4000 | DVG-6000 | ||
|---|---|---|---|---|
| Schwingdurchmesser max. | in | 98.43 | 157.48 | 236.22 |
| X-Hub | in | 137.80 | 137.80 | 137.80 |
| Z-Hub | in | 39.37 | 39.37 | 39.37 |
| Tischbelastung | lb | 22050 | 44100 | 66140 |
| Spindelplätze max. | - | 4+4 | 4+4 | 4+4 |
Anwendungen
Innen- und Außenringe
Scheiben
Service
Wir bieten Dienstleistungen an, um Ihre DVG in seinem besten Zustand zu halten
- Kundenspezifische Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen wie Laserinterferometrie-Tests, Kalibrierung von Messgeräten und viel mehr
- Bearbeitungsversuche in unseren Entwicklungszentren, um gemeinsam die beste Bearbeitungslösung für Ihre Werkstücke zu entwickeln
