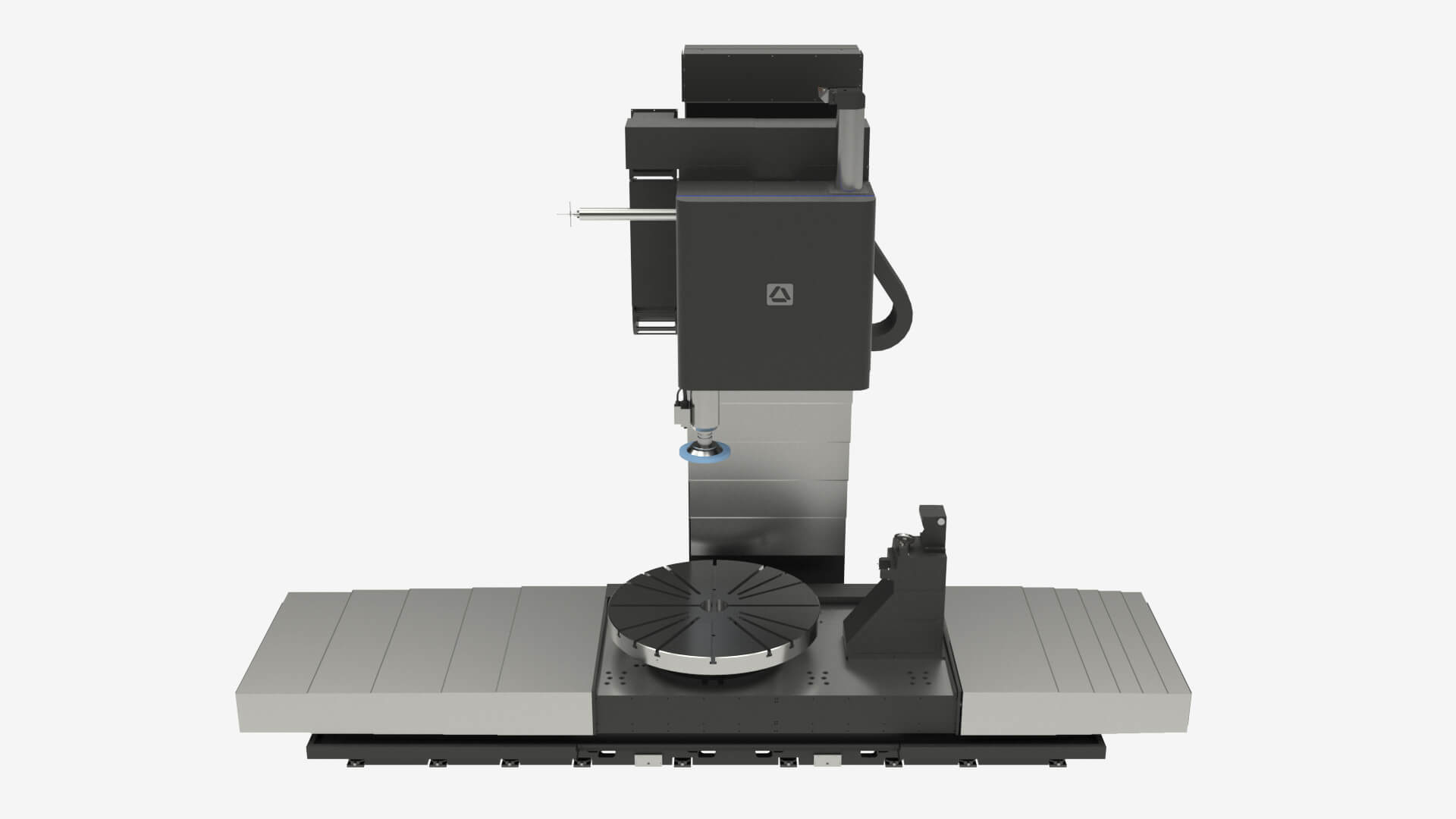

VERTIKAL-SCHLEIFMASCHINE MIT VERFAHRBAREM TISCH

Diese multifunktionale Maschine ist mehr als eine vertikale Schleifmaschine. Sie kombiniert verschiedene Bearbeitungsprozesse in einer einzigen Aufspannung: Schleifen, Hartdrehen, Bohren, Messen …

Dies macht die VG äußerst rentabel.

Highlights

Eine Schleifmaschine für große Werkstücke

Zur Baureihe VG gehören Schleifmaschinen mit bis zu 1950 mm Hub in der Vertikalachse und 1950 mm Schwingdurchmesser. Es ist die perfekte Baureihe zum Schleifen hoher Werkstücke mit großem Durchmesser.

Modular aufgebaut: lange Schleifdorne für große, sowie tiefe Bohrungen. Hülsenspindeln für tiefe Bohrungen mit kleinem Durchmesser.

Bis zu 5000 kg

Bis zu Ø1950 mm

Highlights

Multifunktional: alle Arbeitsgänge in einer Maschine

Die Schleifmaschine kann mehrere Arbeitsgänge in einer Aufspannung ausführen: Innen-, Außen- oder Planschleifen, Drehen, Bohren, Ausspindeln, Fräsen, Messen...

Kostenminimierung und Qualitätsverbesserung durch Reduzierung der Rüstvorgänge.

Highlights

Breite Schleifscheiben für kürzeste Zykluszeiten

Reduzieren der Zykluszeiten bei weiterhin hochpräziser Zylindrizität. Die Maschine ermöglicht das Schleifen im Einstechverfahren mit Schleifscheibenbreiten von bis zu 300 mm.

Durch Verwendung der neuesten Technologien, wird sie zu einer präzisen, stabilen und verschleißarmen Maschine:

Mit FEM optimierte Gussstrukturen
B-Achsen Positionierung mittels Hirth-Verzahnung
Vereinfachte Abrichtprogrammierung.
Spezifische Schleifspindeln mit optimaler Lageranordnung

Highlights

Automatisierungsoptionen für kürzere Rüstzeiten

Rüstzeiten verkürzen und die Ressourcen für jeden Prozess optimieren.

In unseren Vertikalschleifmaschinen können Sie einen automatischen Werkzeugwechsel integrieren. Es gibt zahlreiche Optionen – von halbautomatischen bis zu vollautomatischen Technologien.

Palettenwechselsysteme ermöglichen das hauptzeitparallele Rüsten.

Highlights

Automatische Messeinrichtungen

Verzichten Sie auf zusätzliche Messmittel oder manuelles Messen, durch Integration von automatischen Messvorgängen. Nennen Sie uns Ihre Erwartungen, wir bieten Ihnen entsprechende Messoptionen an:

Fester Messarm
Schwenkbarer Messarm
Funkmesstaster in der Werkzeugaufnahme
Scannender Messtaster

Highlights

„Bearbeitungszellen“ aus VG- und mBTG-Maschinen

VG und mBTG bilden gemeinsam „Bearbeitungszellen“ – eine Komplettlösung zum Bearbeiten und Messen von Rotoren und Statoren desselben Motors.

DoGrind+: die benutzerfreundliche Bedieneroberfläche

Wir haben hart gearbeitet, um die Software zu einer der benutzerfreundlichsten auf dem Markt zu machen. Enthalten sind unter anderem folgende Features:

Benutzerfreundliche Menüs zur Programmierung von Schleifprozessen im Automatikbetrieb
Einrichtfunktionen für effizienten Betrieb
Integriertes Management von Werkstück und Schleifscheibe
Parametrische Schleifprogramme für klassisches Schleifen von Innen-/Außendurchmesser und Kegeln

Technologie

Komponenten von höchster Qualität

Anpassungen

Passen Sie die Maschine auf Ihre Bedürfnisse an

Spannen

Planscheiben mit Nuten, Magnetspannplatten und hydraulische Backenfutter sind Teil des Danobat-Portfolios für vertikale Schleifmaschinen und stehen in verschiedenen Größen zur Verfügung.

Abrichten

Die Maschinen können mit einzelnen Diamant-, Rotations- oder Mehrfach-Rotationsabrichtern ausgestattet werden. Danobat integriert auch spezielle Systeme wie Radiusabrichter.

Werkzeuge

Um hochwertige Qualität und Produktionsergebnisse erreichen zu können, haben wir gemeinsam mit unseren Kunden verschiedene Anwendungsspezifische Fertigungslösungen entwickelt.

Technische Daten

		VG-600	VG-800	VG-1000	VG-1500	VG-1800
Schwingdurchmesser max.	mm	800	1000	1200	1600	1950
X-Hub	mm	1900	2200	2200	2550	3100
Z-Hub	mm	1000	1500	1500	1950	1950
Tischbelastung	kg	1000	2000	3000	5000	5000
Spindelplätze max.	-	4	4	4	4	4

		VG-600	VG-800	VG-1000	VG-1500	VG-1800
Schwingdurchmesser max.	in	31.50	39.37	47.24	62.99	47.24
X-Hub	in	74.80	86.61	86.61	100.39	122.05
Z-Hub	in	39.37	59.06	59.06	76.77	76.77
Tischbelastung	lb	2200	4400	6610	8820	8820
Spindelplätze max.	-	4	4	4	4	4

Anwendungen

Zahnräder

Innen- und Außenringe

Rotoren und Wellen

Honeycomb

Scheiben

Gehäuse

Statoren

Gehäuse der Maschinenspindeln

Planetengetriebe

Hydraulische Brecher

Service

Wir bieten Dienstleistungen an, um Ihre VG in seinem besten Zustand zu halten

Kundenspezifische Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen wie Laserinterferometrie-Tests, Kalibrierung von Messgeräten und viel mehr
Bearbeitungsversuche in unseren Entwicklungszentren, um gemeinsam die beste Bearbeitungslösung für Ihre Werkstücke zu entwickeln
