ILD

INNEN- UND UNIVERSALSCHLEIFMASCHINE

Ist Ihre Anforderung bei großen Werkstücken mit einem Gewicht von bis zu 500 kg Toleranzen mit einer Genauigkeit von < 2 µm einzuhalten?
Die ILD-Maschine kann diese Herausforderungen bewältigen.
Erleben Sie diese Maschine in Betrieb
Highlights
Die vielseitige Innenschleifmaschine

Die ILD ist spezialisiert auf das Schleifen einer Vielzahl von großen, langen oder schweren Werkstücken bei kurzen Umrüstzeiten.

Dazu gehören:

  • Spindelwellen
  • Spindelgehäuse
Longitud de pieza 0
Bis zu 1300 mm
Peso de pieza 0
Bis zu 500/500 kg/Nm
Cbn 0
CBN
Diametro de pieza 0
Bis zu Ø700 mm
Overbeck ILD Internal grinding machine
Technologie
Beste Ergebnisse aufgrund eines Intelligenten Maschinenaufbaus

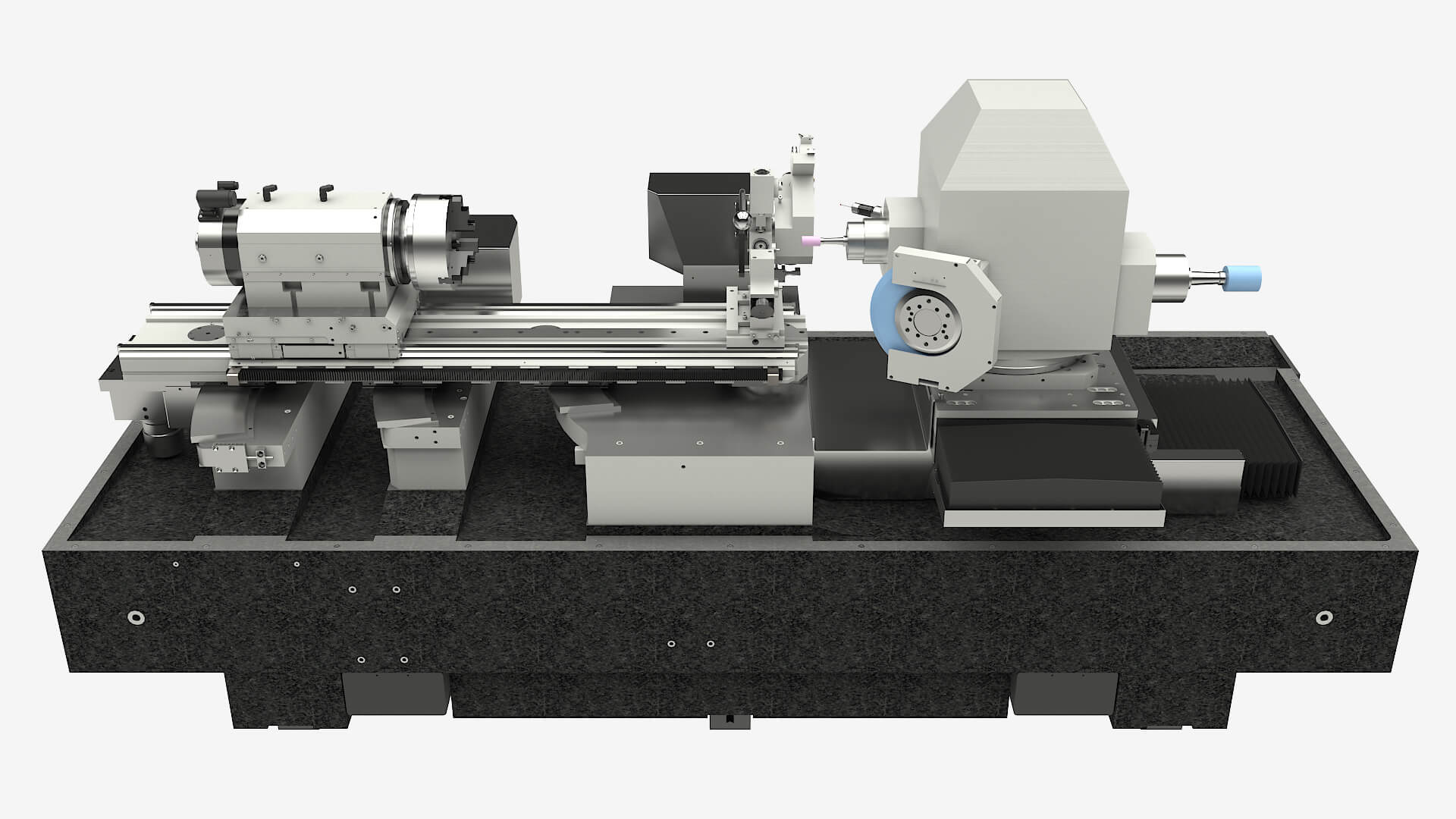

0a ild technology 0
Maschinenbett aus Naturgranit

Das Maschinenbett besteht aus Naturgranit, dem optimalen Material für maximal Genauigkeit und erstklassige Oberflächenqualität

Linearmotoren

Lineamortoren garantieren eine hochdynamische Kraftübertragung.

Diese Technologie ermöglicht schnelle und präzise Bewegungen, die maximale Produktivität und Qualität garantieren.

Werkstückspindelstock

Sorgfältig konstruiert und gefertigt in unserer eigenen Spindelmontage garantiert eine lange Lebensdauer.

Dies trägt dazu bei, dass die Werkstücke die Qualität erreichen die Sie benötigen.

Schleifspindeln

Qualitätsspindeln mit Hochpräzisionslagern, Luft/Öl- oder Lebensdauerschmierung.

Anpassungen
Was macht Sie so universell?
Werkstückspindelstock und B0-Achse

Je nach Bedarf sind drei verschiedene Werkstückspindeln erhältlich.

Das Ergebnis ist ein hochflexibles, modulares System, das genau auf die Anforderungen der jeweiligen Anwendung zugeschnitten werden kann.

  • Direkt angetrieben durch einen Torque-Motor, der einen Schwenkbereich von 300° und eine frei programmierbare Winkelposition ermöglicht.
  • Eigene Konstruktion, ohne Verschleißteile, mit der Möglichkeit, bis zu vier Spindeln und ein Tastsystem zu installieren.
  • Dreibackenfutter (automatisch oder manuell)
  • Magnetspannfutter
  • Stützschuhsystem
  • Lünette
  • Reitstock
  • Kundenspezifisches Futter
  • Stehender Abrichter
  • Abrichtspindel
  • Radiusabrichter
  • Abrichtrevolver
  • Abrichter an der Werkstückspindel
  • Abrichtrolle
  • Messtaster
  • In-Prozess-Messung
  • Post-Prozess-Messung
  • Werkzeug-Messgerät
Automation
Möchten Sie die Kosten pro Teil senken?

Wir können Ihnen Maschinen mit Ladesystemen, Zuführungs- oder Lagersystemen und Hilfsstationen anbieten.

Technische Daten
ILD-400 ILD-600 ILD-700 ILD-700U
Max. Innenschleifdurchmesser mm 420 420 500 450
Max. Innenschleiflänge mm 400 400 400 400
Max. Aussenschleiflänge mm 150 150 400 400
Max. Umlaufdurchmesser mm 600 600 700 760
Max. Werkstücklänge incl. Spannsystem mm 800 1300 500 500
Max. Werkstückgewicht incl. Spannsystem kg/Nm 500/500 500/500 500/500 500/500
Verfahrweg der X- und Z-Achse mm 450/550 450/550 700/700 420/700/U700
ILD-400 ILD-600 ILD-700 ILD-700U
Max. Innenschleifdurchmesser in 16.5 16.5 19.6 17.7
Max. Innenschleiflänge in 15.7 15.7 15.7 15.7
Max. Aussenschleiflänge in 5.9 5.9 15.7 15.7
Max. Umlaufdurchmesser in 23.6 23.6 27.5 29.9
Max. Werkstücklänge incl. Spannsystem in 31.4 51.1 19.6 19.6
Max. Werkstückgewicht incl. Spannsystem lb/ft-lb 1100/360 1100/360 1100/360 1100/360
Verfahrweg der X- und Z-Achse in 17.7/21.6 17.7/21.6 27.5/27.5 16.5/27.5/U27.5

Spindeln der Werkzeugmaschinen

Gehäuse der Maschinenspindeln

Hüftgelenke

Service
Wir bieten Dienstleistungen an, um Ihre ILD in seinem besten Zustand zu halten
  • Kundenspezifische Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen wie Laserinterferometrie-Tests, Kalibrierung von Messgeräten und viel mehr
  • Bearbeitungsversuche in unseren Entwicklungszentren, um gemeinsam die beste Bearbeitungslösung für Ihre Werkstücke zu entwickeln





0 service
Digital ild
Digital
Möchten Sie die Instandhaltung von Maschinen und Prozessen verbessern?

Werfen Sie einen Blick auf unsere Apps.
