Hochpräzise und belastungsfähige Kugelgewindetriebe, beidseitig gelagerte Schleifspindeln sowie ein stabiler Regelscheibenspindelstock.
Jedes Detail ist wichtig, wenn es um die Präzisionsbearbeitung von Werkstücken geht.
Estarta
SPITZENLOSE SCHLEIFMASCHINE
Hohe Produktivität, kurze Umrüstzeiten, maximale Steifigkeit, beste Schwingungsdämpfung und höchste thermische Stabilität sowie niedriger Wartungsaufwand.
Das sind die charakteristischen Merkmale der Estarta Baureihe.
Highlights
Estarta – 400/650
Bis zu Ø150/250 mm
CBN
Bis zu 400/650 mm
Highlights
Estarta – 175/250
Die Kombination aus der einseitig gelagerten Schleifspindel und der beidseitig gelagerten Regelspindel vereint die Vorteile aus beiden Systemen.
Schnelle Umrüstzeit, bei gleichzeitig hoher Maschinensteifigkeit.
Bis zu Ø40/150 mm
CBN
Bis zu 175/250 mm
Technologie
Wenn es darum geht, die Teilekosten zu senken, kommt es auf jedes Detail an
Beste Abrichttechnologie
- OptiDress, Linearmotoren, gleichzeitiges Abrichten beider Scheiben ...
- All dies macht das Abrichten einfacher, schneller und sicherer als je zuvor und garantiert langfristige Genauigkeit.
Beste Produktivität
Doppelt gelagerte Spindeln, stabile Kugelgewindetriebe, bis zu 650 mm breite Scheiben, reduzierte Abrichtzeiten ... Alles entwickelt, um die Produktivität zu optimieren.

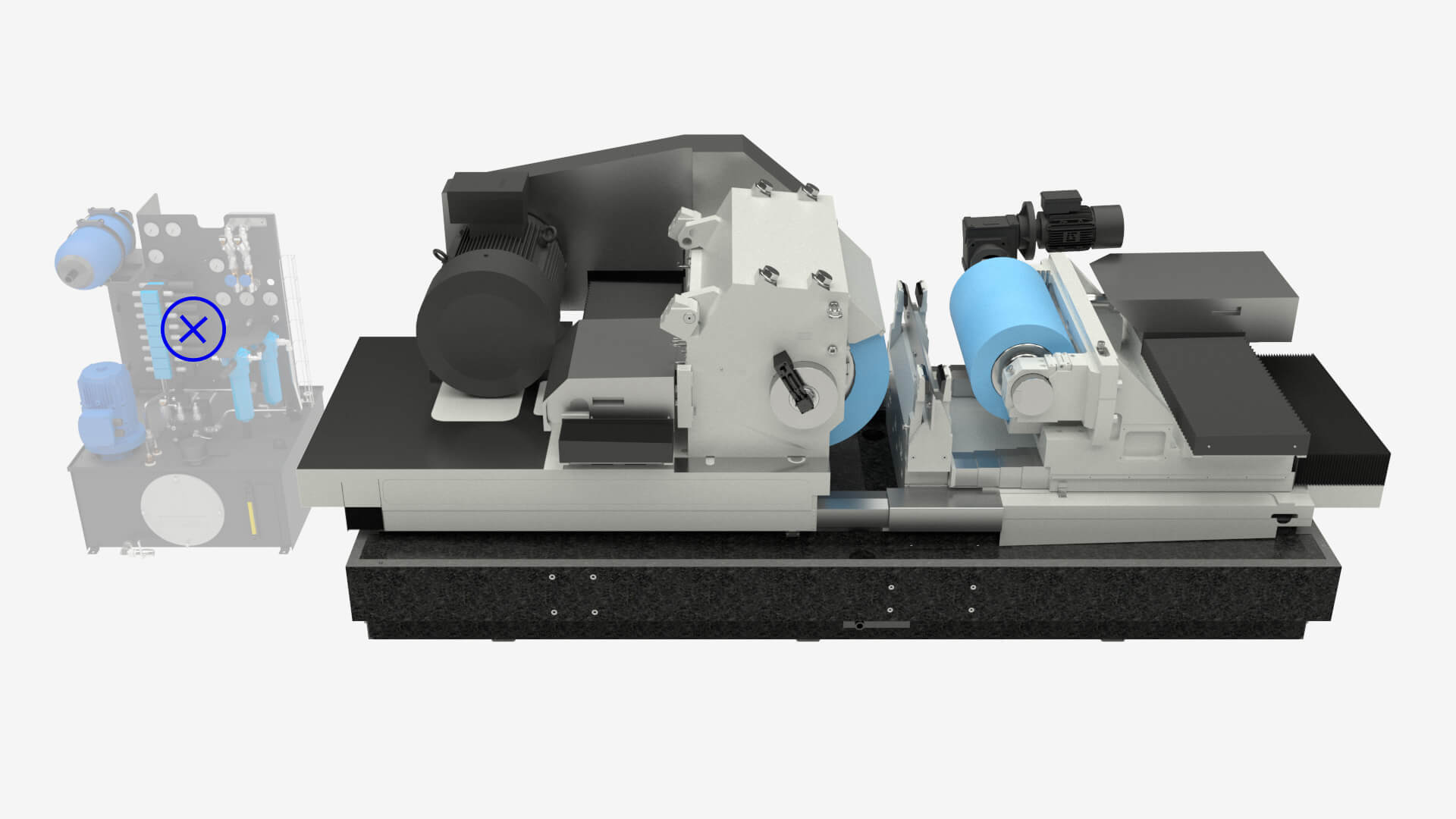

Beste Prozessstabilität
- Maschinenbett aus Naturgranit für beste Schwingungsdämpfung, Steifigkeit und thermische Stabilität.
- Stabile Kugelgewindetriebe.
- All dies wurde entwickelt, um Ihnen während der gesamten Lebensdauer der Maschine allerhöchste Genauigkeiten bei minimalem Wartungsaufwand zu gewährleisten.
Optimiertes Maschinendesign
für besten Rüst- und Bedienerzugriff.
Ortsfestes Auflagelineal, Vermeidung komplizierter Verschiebungen von Peripheriegeräten, einfach zu bedienende Software, minimierter Werkzeugbedarf in der Maschine, verbesserter ergonomischer Zugang, das alles, um die Arbeit des Bedieners zu vereinfachen.
Nahezu 100% Verfügbarkeit: fast keine Wartung erforderlich
Estarta hat bis zu 32% weniger Komponenten als andere Maschinen auf dem Markt und verwendet nur elektrische und pneumatische Systeme, wodurch Getriebe reduziert werden.
Die Wartung wird minimiert und die Maschine bekommt einen ökologischen Fußabdruck.
Automation
Möchten Sie die Kosten pro Teil senken?
Wir können Ihnen Maschinen mit Ladesystemen, Zuführungs- oder Lagersystemen und Hilfsstationen anbieten.

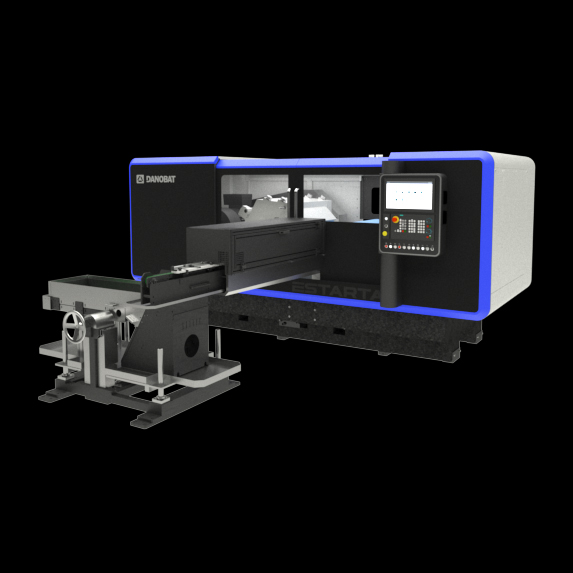

LADESYSTEME für Durchgangsbearbeitung

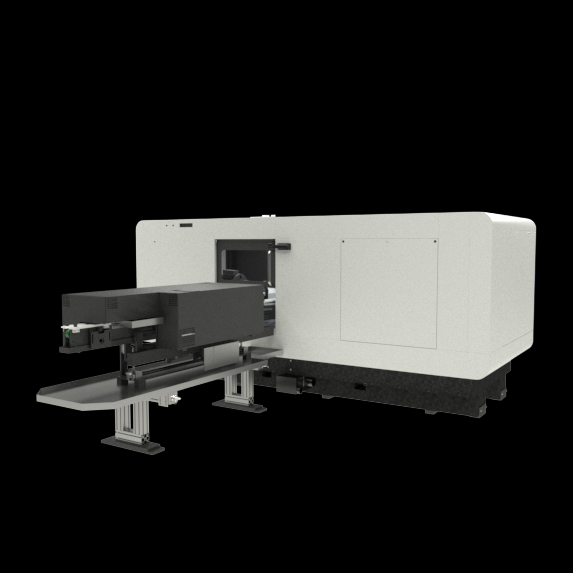

ENTLADESYSTEME für Durchgangsbearbeitung

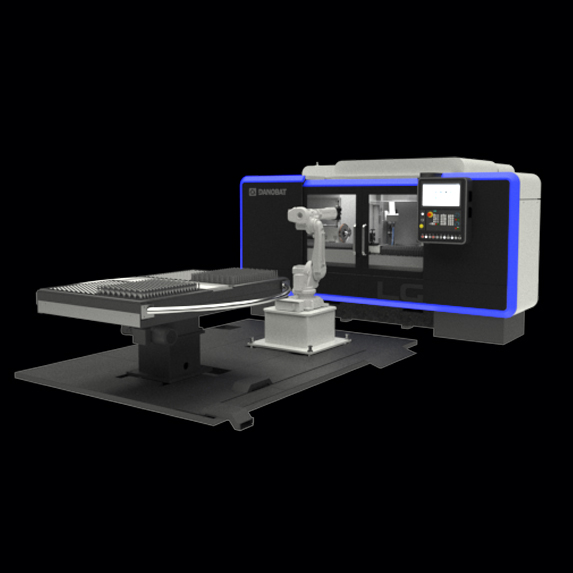

L FLEXMOTION
Roboter außerhalb der Maschine.

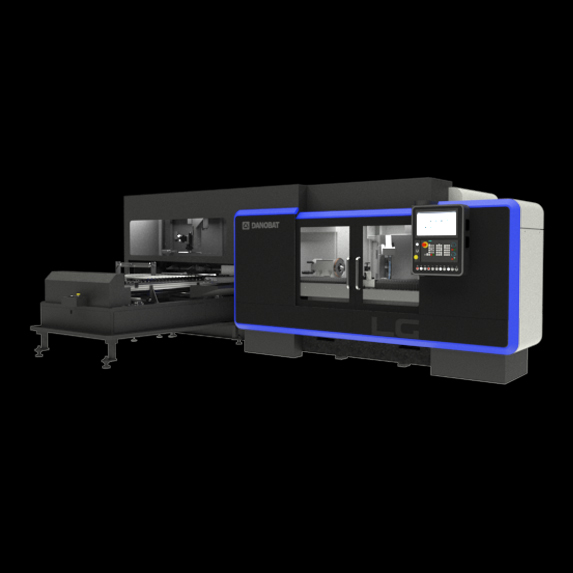

M MOTION
Portal in der Maschine integriert.

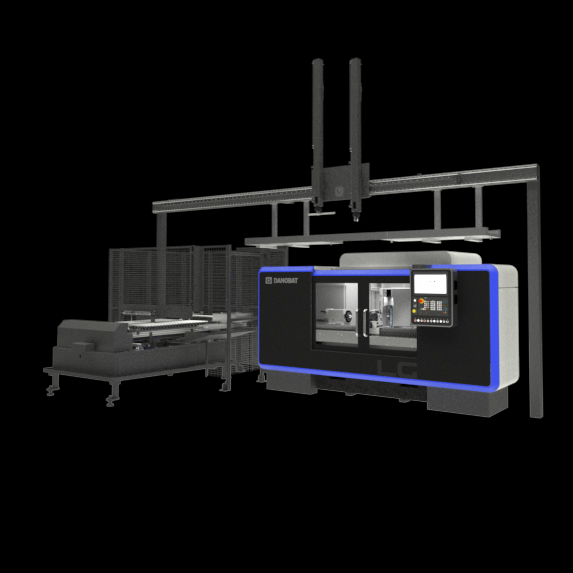

L MOTION
Portal außerhalb der Maschine.

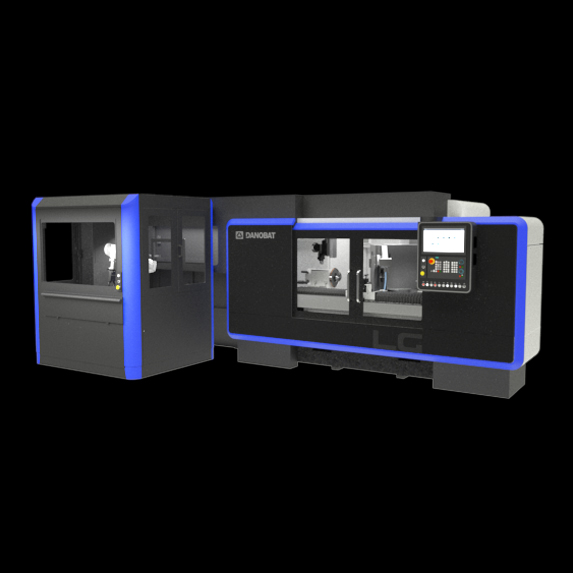

M HYBRID
Kombination eines integrierten Portals und einer externen Roboterzelle.

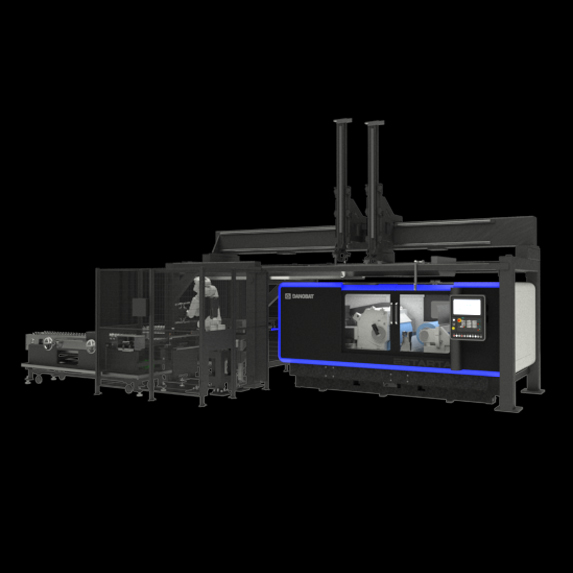

L HYBRID
Kombination eines externen Portals und einer externen Roboterzelle.
Technische Daten
| Estarta-650 | Estarta-400 | Estarta-250 | Estarta-175 | ||
|---|---|---|---|---|---|
| Max. Werkstückdurchmesser | mm | 250 | 150 | 150 | 40 |
| Max. Abmessungen der Schleifscheibe (AußenØ x Breite) | mm | Ø650 x 650 | Ø650 x 400 | Ø650 x 250 | Ø508 x 175 |
| Max. Umfangsgeschwindigkeit der Schleifscheibe | m/s | 120 | 120 | 120 | 120 |
| Max. Abmessungen der Regelscheibe (AußenØ x Breite) | mm | Ø400 x 650 | Ø400 x 400 | Ø400 x 250 | Ø305 x 175 |
| Antriebsleistung | kW | 55-110 | 37-90 | 22-37 | 11-22 |
| Nettogewicht | kg | 16500 | 12500 | 12000 | 8000 |
| Estarta-650 | Estarta-400 | Estarta-250 | Estarta-175 | ||
|---|---|---|---|---|---|
| Max. Werkstückdurchmesser | in | 9.8 | 5.9 | 5.90 | 1.6 |
| Max. Abmessungen der Schleifscheibe (AußenØ x Breite) | in | Ø25.6 x 25.6 | Ø25.6 x 15.75 | Ø26 x 9.8 | Ø20 x 6.9 |
| Max. Umfangsgeschwindigkeit der Schleifscheibe | sfpm | 23620 | 23620 | 23620 | 23620 |
| Max. Abmessungen der Regelscheibe (AußenØ x Breite) | in | Ø15.74 x 25.59 | Ø15.74 x 15.74 | Ø16 x 9.84 | Ø12 x 6.88 |
| Antriebsleistung | hp | 73.75-147.51 | 49.61-120.69 | 29.5-49.6 | 14.75-29.5 |
| Nettogewicht | lb | 36370 | 27550 | 26450 | 17630 |
Anwendungen
Stirnräder
Bohrer
Gewindebohrer
Lenkungszahnstange
Stempel
Innen- und Außenringe
Nadeln
Rollen
Kolben für Radial- und Axialmotoren
Schieberventile
Motorwellen für E-Autos
Motorwellen für E-Bikes
Getriebewellen für E-Autos
Ebooster-Turbowelle
Ibooster elektrisches Bremssystem
Pleuelstangenbolzen
Einspritztechnik
Elektromotor-Wellen
Befestigungelemente
Kolbenstangen
Service
Wir bieten Dienstleistungen an, um Ihre Estarta in seinem besten Zustand zu halten
- Um Ausfallzeiten zu vermeiden, bieten wir ein Austauschprogramm für beschädigte oder verschlissene Spindeln
- Wir analysieren und dokumentieren für Sie den Verschleißzustand Ihrer Achsen und Spindeln per Fernwartung in regelmäßigen Abständen
Digital
Möchten Sie die Instandhaltung von Maschinen und Prozessen verbessern?
Werfen Sie einen Blick auf unsere Apps.
