INNEN-, AUßEN- UND RADIUSSCHLEIFMASCHINE

Ein vielseitiges Multitalent, das viele Bearbeitungen mit höchster Präzision durchführt. Innen-, Außen-, Radius-, Unrundbearbeitung, etc.
Erleben Sie diese Maschine in Betrieb
Kontakt
Contact an expert
Highlights
Führend in der Hochpräzisions-bearbeitung

Umfangreiche Erfahrung mit der Bearbeitung von Hartmetall und Keramik, Wälzlagern, Zahnrädern, Spindelbauteilen und Umformwerkzeugen.



Dies ermöglicht uns die Entwicklung von Lösungen für viele weitere Materialien und Anwendungen

Diametro de pieza 0
Bis zu Ø360 mm
Peso de pieza 0
Bis zu 180/300 kg/Nm
Longitud de pieza 0
Bis zu 400 mm
Cbn 0
CBN
Overbeck IRD Internal grinding machine
Highlights

Was macht die IRD zu einem Alleskönner

  • Große Auswahl an Werstück- und Schleifspindeln sowie Spann-, Abricht- und Messsystemen.
  • Komplette Werkstückbearbeitung durch kombiniertes Innen, Außen-, Plan- und Radiusschleifen
  • Eliminieren von mehrfachem Aufspannen für maximale Präzision



Overbeck IRD internal grinding machine
Highlights

Eine der leistungsstärksten Maschinen

Die Maschine ist ausgelegt für die anspruchsvollsten Materialien wie Stahl, Hartmetall und Keramik.

Dank der Robustheit der Maschine erzielen Sie die engsten Toleranzen und die besten Oberflächenqualitäten.

Overbeck IRD internal grinding machine

Leistungsstarke Software von Schleifexperten entwickelt

  • Gleichzeitige Anzeige verschiedener Anwendungen
  • Erstellen von Bearbeitungsprozessen mit vordefinierten Standardzyklen für Rund-, Unrund-, Gewinde- und Koordinatenschleifen
  • Touchscreen mit bedienerfreundlichem Design



Overbeck IRD Internal grinding machine
Technologie

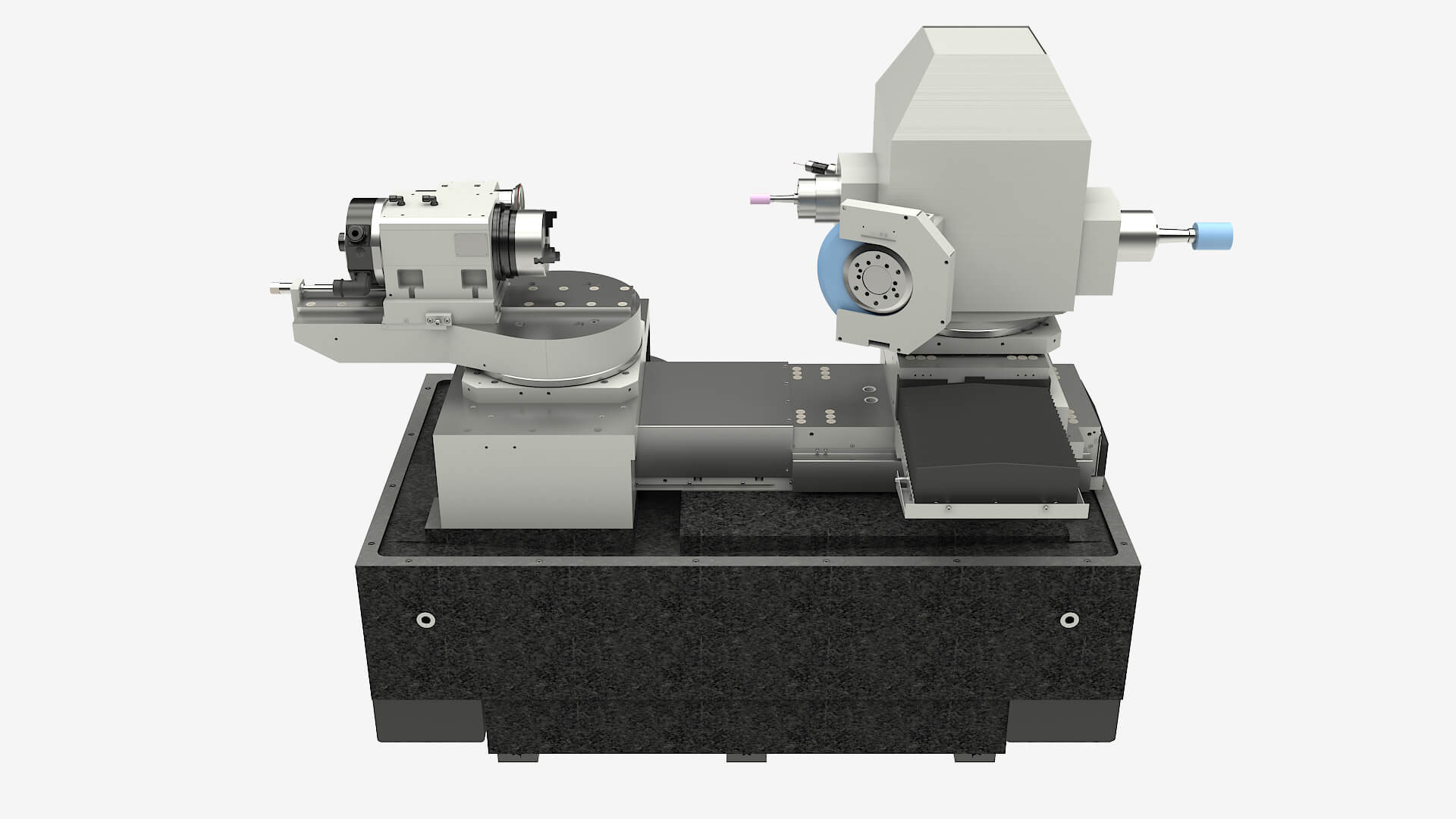

Beste Ergebnisse aufgrund eines Intelligenten Maschinenaufbaus
0a ird technology
Maschinenbett aus Naturgranit

Das Maschinenbett besteht aus Naturgranit, dem optimalen Material für maximal Genauigkeit und erstklassige Oberflächenqualität.

Linearmotoren

Lineamortoren garantieren eine hochdynamische Kraftübertragung. Diese Technologie ermöglicht schnelle und präzise Bewegungen, die maximale Produktivität und Qualität garantieren.

Werkstückspindelstock

Sorgfältig konstruiert und gefertigt in unserer eigenen Spindelmontage garantiert eine lange Lebensdauer.

Dies trägt dazu bei, dass die Werkstücke die Qualität erreichen die Sie benötigen.

Schleifspindeln

Qualitätsspindeln mit Hochpräzisionslagern, Luft/Öl- oder Lebensdauerschmierung.

Anpassungen
Wir können jede Art von Anwendung: Groß, Klein, Schwer, Leicht, Unrund …
Werkzeugrevolver
  • Direkt angetrieben durch einen Torque-Motor, der einen Schwenkbereich von 300° und eine frei programmierbare Winkelposition ermöglicht.
  • Eigene Konstruktion, ohne Verschleißteile, mit der Möglichkeit, bis zu vier Spindeln und ein Tastsystem zu installieren.
  • Verschiedene Werkstückspindeln je nach Gewicht und Größe der Bauteile
  • Die B0-Achse wurde entwickelt, um das Schleifen von Teilen mit hochpräzisen Formen und Oberflächengüten zu ermöglichen.
  • 3-Achs-Interpolation zur Herstellung komplexer Werkstückkonturen.
  • Dreibackenfutter (automatisch oder manuell)
  • Magnetspannfutter
  • Stützschuhsystem
  • Lünette
  • Reitstock
  • Kundenspezifisches Futter
  • Stehender Abrichter
  • Abrichtspindel
  • Radiusabrichter
  • Abrichtrevolver
  • Abrichter an der Werkstückspindel
  • Abrichtrolle
  • Messtaster
  • In-Prozess-Messung
  • Post-Prozess-Messung
  • Werkzeug-Messgerät
Automation
Möchten Sie die Kosten pro Teil senken?

Wir können Ihnen Maschinen mit Ladesystemen, Zuführungs- oder Lagersystemen und Hilfsstationen anbieten.

Finden Sie Ihr Automationssystem
Automation
S FLEXMOTION

Roboter im Inneren der Maschine.



0 m flexmotion
M FLEXMOTION

Roboter integriert in einer mit der Maschine verknüpften Zelle.

0 l flexmotion 0
L FLEXMOTION

Roboter außerhalb der Maschine.



0 m motion 0
M MOTION

Portal in der Maschine integriert.



0 l motion 0
L MOTION

Portal außerhalb der Maschine.



0 m hybrid
M HYBRID

Kombination eines integrierten Portals und einer externen Roboterzelle.

0 l hybridd 0
L HYBRID

Kombination eines externen Portals und einer externen Roboterzelle.

Technische Daten
IRD-200 IRD-400
Max. Innenschleifdurchmesser mm 100 200
Max. Innenschleiflänge mm 100 200
Max. Umlaufdurchmesser mm 215 360
Max. Werkstücklänge incl. Spannsystem mm 200 400/280
Max. Werkstückgewicht incl. Spannsystem kg/Nm 40/45 80/100 // 180/300
Verfahrweg der X- und Z-Achse mm 400/200 425/475
IRD-200 IRD-400
Max. Innenschleifdurchmesser in 3.9 7.8
Max. Innenschleiflänge in 3.9 7.8
Max. Umlaufdurchmesser in 8.4 14
Max. Werkstücklänge incl. Spannsystem in 7.8 15.74/ 11
Max. Werkstückgewicht incl. Spannsystem lb/ft-lb 88/33 175/70//400/220
Verfahrweg der X- und Z-Achse in 15.7/7.8 16.7/18.7
Anwendungen

Abrichtwerkzeuge

Stempel

Matrizen

Innen- und Außenringe

Spindeln der Werkzeugmaschinen

Hüftgelenke

Service
Wir bieten Dienstleistungen an, um Ihre IRD in seinem besten Zustand zu halten
  • Kundenspezifische Wartungspläne auf der Grundlage Ihrer Produktionsanforderungen wie Laserinterferometrie-Tests, Kalibrierung von Messgeräten und viel mehr
  • Bearbeitungsversuche in unseren Entwicklungszentren, um gemeinsam die beste Bearbeitungslösung für Ihre Werkstücke zu entwickeln
0 service 0
Digital ird
Digital
Möchten Sie die Instandhaltung von Maschinen und Prozessen verbessern?

Werfen Sie einen Blick auf unsere Apps.

Zu den digitalen Lösungen
