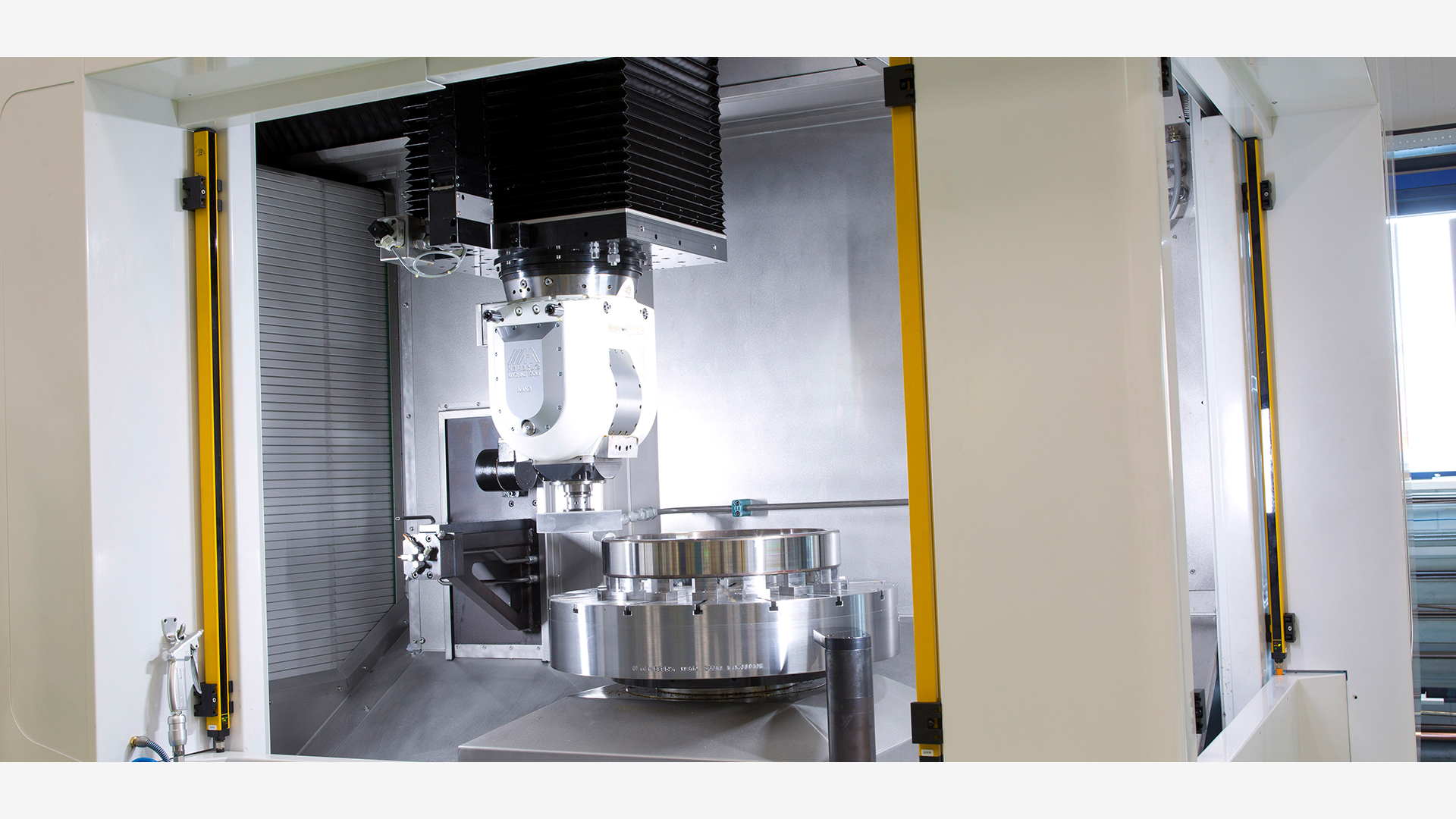

VERTIKALE HARTDREH- UND FEINSCHLEIFMASCHINE
Die MikroturnGrind Vertikal ist eine vollwertige Hybrid-Hartdreh-Feinschleifmaschine.
Ihre Leistungsfähigkeit umfasst zwei Bearbeitungstechnologien, bei denen jede darauf ausgelegt ist, eine bestimmte Operation durchzuführen.
Die MikroTurnGrind Vertical bietet unübertroffene Genauigkeiten sowohl beim Hartdrehen als auch beim Feinschleifen.
Sie können ein Werkstück mit dem am besten geeigneten Verfahren bearbeiten, ohne die Maschine oder gar die Vorrichtung wechseln zu müssen. Dies trägt wesentlich zu kurzen Taktzeiten bei, spart Prozessschritte ein und eliminiert Umspannfehler.


Verschleißfreie, hydrostatisch gelagerte Hauptspindel
Hochpräzise, hydrostatische Hauptspindel mit garantiertem Rundlauf ≤ 0,2 µm.
Hohe dynamische Steifigkeit, hohe Oberflächengenauigkeit und hervorragende Standzeiten.
Maschinenbett und Hauptspindelgehäuse aus Naturgranit
Alle genauigkeitsrelevanten Komponenten sind auf einem Granitsockel montiert, welcher von Natur aus höchst temperaturstabil und vibrationsdämpfend ist. Zusätzlich isolieren Vibrationsdämpfer die Granitbasis vom Grundrahmen der Maschine.
Korrosionsfrei und frei von jeglichen Eigenspannungen.
Verschleissfreie Führungen
Hochpräzise hydrostatische Führungen und Antriebe, mit einer Positioniergenauigkeit von < 1 µm und einer Wiederholgenauigkeit von < 0,2 µm, geregelt über direkte Glasmaßstäbe.
Siemens oder Fanuc Steuerung
Siemens 840D SL oder Fanuc 321 CNC, mit einer Auflösung von 0.01 µm.
Thermische Stabilität
Wärmequellen und Schwingungserreger sind außerhalb des Bearbeitungsbereichs platziert. Dadurch wird eine hervorragende thermische Stabilität während der Serienproduktion gewährleistet.
MTG Vertikal | ||
---|---|---|
Max. Drehdurchmesser | mm | 1000 |
Max. Drehhöhe | mm | 300 |
Spindeldrehzahl | rpm | 800 |
Steuerung | - | Siemens Sinumerik One |
Aufstellfläche | sqm | 18,3 |
Positionieren | - | RAM in der Z-Achse mit Hilfe einer Hirth-Kupplung |
MTG Vertikal | ||
---|---|---|
Max. Drehdurchmesser | in | 39.4 |
Max. Drehhöhe | in | 11.8 |
Spindeldrehzahl | rpm | 800 |
Steuerung | - | Siemens Sinumerik One |
Aufstellfläche | sqft | 197 |
Positionieren | - | RAM in der Z-Achse mit Hilfe einer Hirth-Kupplung |
Innen-Außenring
- Maßgeschneiderte Wartungspläne basierend auf Ihren Produktionsanforderungen: Ballbar-Test, Überprüfung der Geometrie und vieles mehr
- Retrofit: Wir überholen die komplette Maschine oder einzelne Module wie Werkstückspindelstock und Führungssysteme
- Engineering und Prozessentwicklung: Wählen Sie die richtige Spann- und Werkzeuglösung für Ihre Teile
